近日，紅蘋果在致力于行業深入化發展和拓展銷售渠道的同時，充分了解及分析市場需求前景，針對客戶需求研制出領先于行業內的數字全高清矩陣PE90FH（D1— D5全兼容數字高清矩陣）。

       紅蘋果全高清數字矩陣針對監控行業視頻接入數據較大，交換頻繁，擴展需求方便的特性，設計了矩陣超高速背板結構，結合了高速差分背板和3Gbps串行無損視頻數據交換，在較小空間內實現大容量視頻接入和交換，總線結構易于擴展，滿足系統不斷升級的要求。

       PE90FH核心芯片基于FPGA高速處理芯片進行視頻處理，利用該器件的高速接口、片內時鐘處理、大容量視頻緩存和高速DSP處理單元，可以完美處理高清視頻數據，而不用像采用DSP或CPU處理視頻那樣擔心頻率太低而無法處理大量的數據。

紅蘋果數字全高清矩陣PE90FH

       紅蘋果全高清數字矩陣支持傳統的標清D1（480i 720*480）視頻信號，分量D2 （480p 720*480）視頻信號；同時支持高清D3（1080i 1920*1080）、高清D4（1080i 1280*720）視頻信號；更支持全高清D5（1080P 1920*1080）視頻信號。標清和分量視頻信號采用AV接口輸入；高清和全高清視頻輸入支持DVI接口、HDMI接口、IP接口。標清和高清輸出采用DVI接口統一輸出到大屏，方便管理和大屏切換應用。并且突破輸入視頻信號限制，真正做到高清、標清視頻輸入全兼容。視頻輸出采用了PHY+FPGA方式進行視頻的接入處理，針對不同的結構僅需跟換PHY芯片即可進行處理，使矩陣具備了豐富的接口擴展能力。

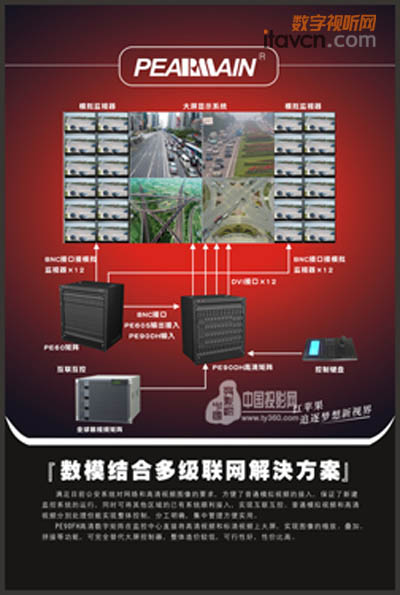

紅蘋果數模結合多級聯網解決方案

紅蘋果PE90FH產品功能的基本介紹

       1、支持全高清（1920x1080@60p，3Gbps）視頻交換，最大支持60路數字視頻輸入和任意多路網絡視頻輸入。
  2、最大支持480路標清模擬視頻輸入。
   3、支持多種視頻輸入接口：高清視頻YPbPr（RCA）接口、VGA、DVI、HDMI接口；標清CVBS信號接口 。
       4、輸入分辨率最大支持1920x1080@60p，即最大帶寬165MHz
   5、統一輸出接口為DVI/HDMI，TMDS信號像素速率165MHz
   6、支持高清H.264網絡視頻數據解碼，支持標準RTSP協議，最多同時解碼64路視頻流，解碼能力最高支持Main Profile(1920x1080@30p)
   7、支持高清/標清、數字/模擬視頻混合上墻，及屏幕任意位置可出現各種類型視頻
   8、輸出支持視頻分割、縮放、疊加、拼接等圖像處理功能，支持圖像亮度、對比度調節，最大支持16路分割和拼接，即最大16屏拼接控制。
   9、支持圖像的透明疊加，透明度256級，層數2
   10、支持輸出屏幕任意位置疊加字符（ASCII字符+GB2312/18030字符集漢字和圖形），顏色8bit（256色），透明度256級。
   11、支持多種管理接口，以太網、RS485、RS232。
   12、系統采用圖形化方式配置和管理，最大限度方便系統管理、操作和維護。
   13、系統支持鍵盤操作和計算機管理兩種方式。
   14、音頻輸入與視頻對應，可使用配套音頻箱完成音頻切換。
    15、專用控制軟件或用戶可二次開發的SDK，方便用戶系統集成
