在當前顯示技術領域中，我們常見的技術不外乎平板技術與投影技術這兩類，可實際中顯示技術細分為顯像管技術、CRT顯像管技術、平板技術（液晶技術與PDP技術）、投影技術（包括DMP、LCoS、LCD等技術），同時在市面中還存在著OLED、無極顯示等技術，雖說活躍在市面中的技術也就一兩種，但是不能泯滅其他顯示技術的存在性，并在相應的領域還發揮著舉足輕重的作用。

大屏幕投影顯示設備專業分會專家委員會委員 閻雙耀教授

　　在顯示技術中，投影發揮了重要的作用，特別是在大型展會或者是活動中，都不能缺少投影顯示這一亮點。與投影顯示相關聯的非拼接顯示墻莫屬！拼接顯示墻作為顯示技術中的超大屏幕顯示器，是由M×N個顯示單元組合而成的，其應用范圍越來越廣泛，并以年增長率高于10%的速度增長。

　　拼接墻的尺寸要大，而拼接單元越少越好。例如，為了使拼接后的圖像質量好，要求各個拼接單元的圖像質量不但要好，而且要求拼接單元之間的一致性要好。拼接單元數量越多，要保證各單元之間顯示圖像的一致性就越困難，此外，還會涉及拼接墻顯示圖像的亮度均勻性、白色色度均勻性等指標。平板顯示器的屏幕尺寸有32英寸、47英寸、52英寸等，若拼接一個大屏幕顯示墻，顯然單元的屏幕尺寸越小，所用的單元數量就越多，而平板顯示器的屏幕尺寸越大，價格越貴。

閻雙耀漫談投影技術在拼接顯示中的應用

　　而MD投影顯示器的投影圖像尺寸可以很容易做大，如64英寸、72英寸、100英寸、120英寸等，而且投影圖像尺寸的增加所帶來的整機成本的增加低于平板顯示器。這樣同樣尺寸的大屏幕拼接顯示墻，用MD投影技術比用平板顯示器所用的拼接單元少、成本低、圖像質量高。由于顯示原理的不同，平板顯示器的拼接縫隙大，PDP平板顯示器拼接縫最大有8mm，LCD平板顯示器的拼接縫最大有5mm，這樣大的拼縫橫豎交叉在圖像中看起來是很不舒服的。而MD投影顯示器的拼縫可以做到小于1mm。用前投影機可以做到無縫拼接，圖像非常完美。

　　投影的拼接單元縫很小，目前人們對這類的拼接墻投影技術是占優勢。有以下的幾個問題，一個是節能，我們知道投影機拼接，希望拼接的單元越小越好，如果越小拼縫就越小，看圖像就越舒服。所以，一般要求有大屏幕的尺寸來拼接，比如說65寸的拼接，我們這里有三種技術的比較，第一個是65英寸的背投影機的拼接墻，單臺的功耗是小于200瓦；65寸的LCD顯示的單元是550瓦，PDP的65寸是725瓦。所以MD背投影機的功耗比平板電視要小。

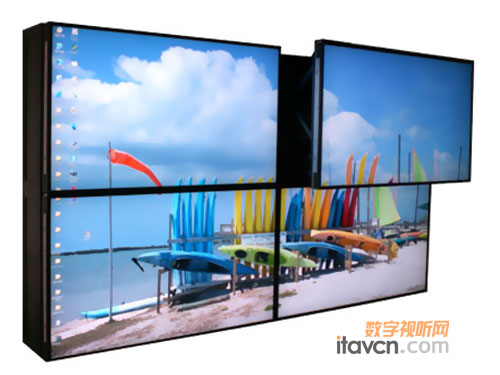

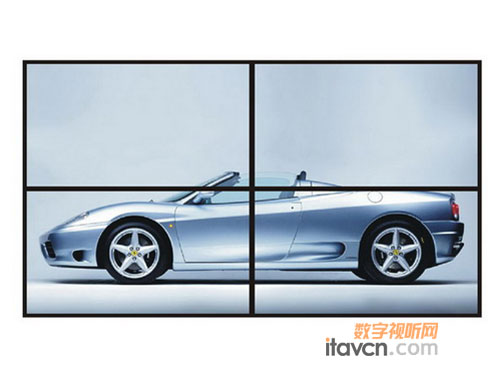

拼接顯示單元應用圖片

　　像我們看說明書里面看最大的功耗，有一種數據。但是看圖像的時候，如果我們看暗場的圖像，PDP的要遠遠小于LCD，平板不管是看暗的功效還是亮的功效功耗變化不大，但是PDP在看暗場的時候功耗是不一樣的，差很多。所以，用投影電視做的拼接單元，第一個優點功耗小，第二個優點是拼縫小，第三個優點是圖像一致性非常好。現在有很多資料報道，用投影技術做的單元，增加了自動亮度調整、自動色度調整等新技術。我們看一副大的拼接畫面，我們要求拼接的單元他的亮度均勻性或者是白的色度均勻性要一致，不然的話這部分會發藍、那部分是發紫造成了整體的圖像很難看。所以，拼接墻要求亮度均勻性或者是白色均勻性要一致。

　　在投影技術里面加了適度的亮度、適度的色度指標的時候，我們設定了中間值去相比，比的結果送到計算機里面去計算，讓它自動地跟整體取的值保持一致。這樣的話保證了拼接墻整體畫面的一致性，這個技術沒有看到平板電視里面有這項技術在使用。所以用拼接墻有投影技術的拼接墻圖像一致性比平板要好。

　　長期以來，拼接墻是由拼接單元如同碼積木那樣組合而成，拼接墻顯示的圖像中有拼接縫隙，看起來很不舒服。雖然拼接技術不斷進步，拼縫越來越小，如用背投影箱式的拼接單元，拼接后的物理拼縫可以小于0.5mm，但是顯示的圖像仍然有拼縫，不但看起來不舒服，而且還損失一部分圖像，對于一些要求圖像質量高的場合，如用拼接墻顯示的圖像作為背景圖像的場合，一些重要的指揮控制中心等場合，要求圖像完整無損失的顯示，這時就需要用無縫拼接技術。用一塊完整的大屏幕，通過前投影機和邊緣融合技術，就可以實現拼接顯示圖像的無縫隙化。用這種技術的拼接墻顯示的圖像質量高，因此，近幾年來它的市場被看好。
