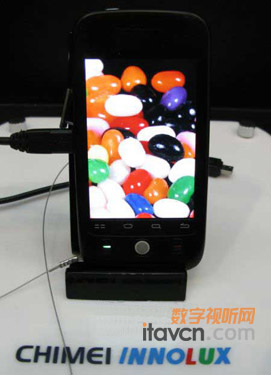

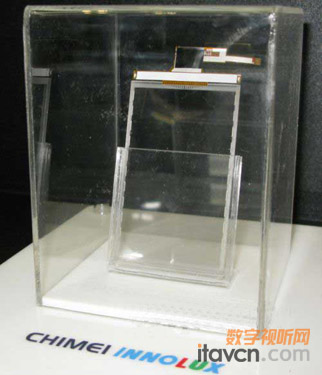

在日本千葉幕張Messe會展中心舉行的“FPD International 2010/Green Device 2010”上，臺灣奇美電子展出了將碳納米管（CNT）作為導電材料的觸摸面板。除了展出面板單體外，還進行了將面板嵌入智能手機等的工作演示。奇美表示“無需制作圖案的蝕刻工藝，可簡單制作”是使用CNT的最大優勢。

日本FPD展：奇美展出碳納米管觸摸面板

奇美展出的CNT觸摸面板的安裝方法分為3種：（1）“CNT電阻膜式”，即經由間隔材料將涂布有CNT的兩張薄膜粘貼在一起的方式；（2）“CNT和ITO的混合靜電容量式”，即把形成有布線圖案的ITO和CNT薄膜粘貼在一起的方式；（3）“CNT超薄膜靜電容量式”，即僅把CNT薄膜粘貼到透明底板等上的方式。奇美表示，所有方式的觸摸面板均可量產。CNT薄膜利用將CNT膏涂布到PET薄膜上的方法制造。

利用方法（1）試制的觸摸面板為4.1英寸，具有480像素×800像素的分辨率。幀頻為125Hz，光透射率因底板略有不同，為74～78％。利用方法（2）制作的觸摸面板為3.2英寸，分辨率為320像素×480像素，幀頻為85Hz，光透射率為87％。利用方法（3）制作的觸摸面板為3.2英寸，分辨率為320像素×480像素，幀頻為70Hz，光透射率為87％。

（1）～（3）均可實現多點觸控，不過（1）和（3）只能同時觸摸兩點，而（2）最多可同時觸摸5點。據奇美電子介紹，如果只追求CNT的優勢——工藝簡單，那么（1）或（3）均可，但利用（3）制作的觸摸面板還存在問題。在（3）的安裝方法中，因CNT薄膜上的CNT配向關系，電阻存在較大的各向異性，比如，容易引起觸摸手指的X座標能以高精度檢測，但Y座標的檢測精度較低等課題。X座標相同，僅Y座標同時觸摸不同的兩點時，有時會無法對其進行區分。

奇美為解決該課題，開發出了與形成簡易圖案的ITO組合的方法（2）。ITO的電阻具有等方性，可以彌補CNT薄膜存在的課題。

日本FPD展：奇美展出碳納米管觸摸面板

此次，奇美將CNT薄膜用于觸摸面板而非顯示器的透明電極的理由是，作為取代ITO的材料，其電阻值仍然較大。而觸摸面板即使電阻大也沒有太大影響。困難要比取代ITO要小很多。
