一 項目簡介

懷柔再添一座科技創新基地，形成“1+4+N”科技創新體系，助力首都“三城一區”建設和經濟發展。

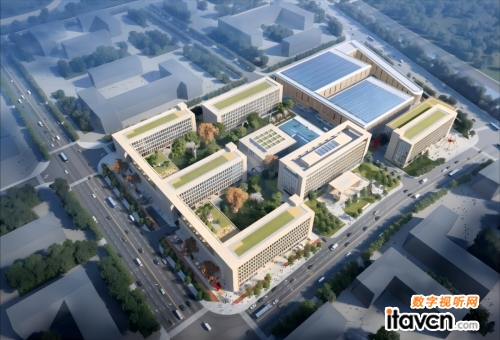

懷柔科技創新基地項目于2020年12月28日開工，由中國機械科學研究總院集團投資建設。項目一期建設用地面積100.3畝，總建筑面積12.8萬平方米。

科技創新基地是懷柔科學城的重點項目，建成后將圍繞航空航天、軌道交通、汽車等重點領域，打造世界一流的集科技創新、中試驗證、公共檢測、標準服務為一體的綜合性科技創新基地。

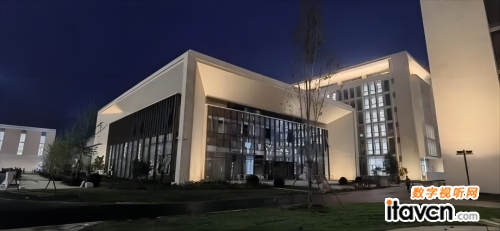

科技創新基地歷時884天緊張建設，現場從雜草叢生、一片荒蕪的場景，到今天12.8萬平米的建筑群拔地而起，并于2023年7月雄偉亮相。

二 系統介紹

本次ZOBO卓邦為中國機械科學研究總院集團懷柔科技創新基地，C1樓報告廳，A1樓無紙化會議室、A1樓視頻會議室、A1樓貴賓接待室、A1樓虛擬摳像演播室，提供專業音響系統、舞臺燈光系統、舞臺機械系統、視頻顯示系統、無紙化會議系統、遠程視頻會議系統、虛擬摳像導播系統、集中控制系統等空間視聽解決方案及服務。

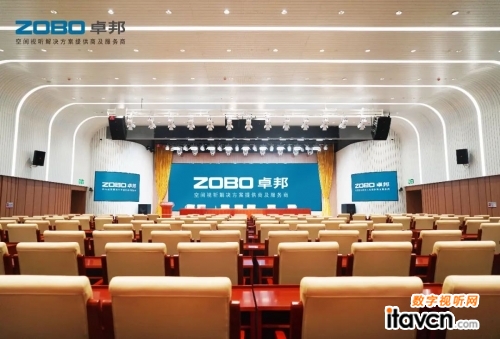

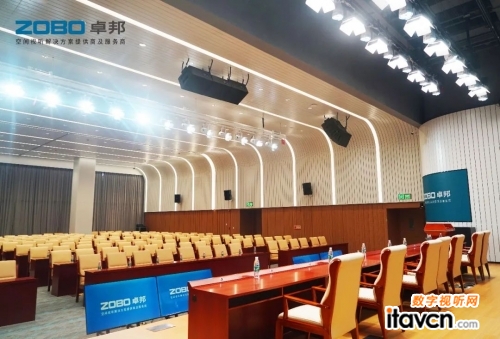

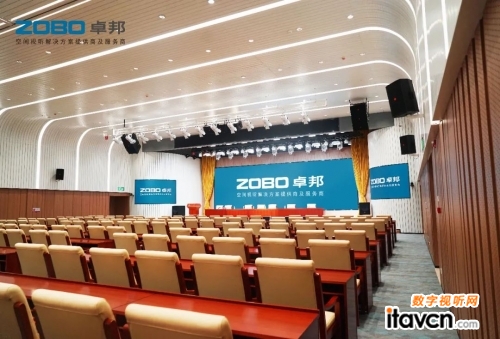

C1樓報告廳

專業音響系統：

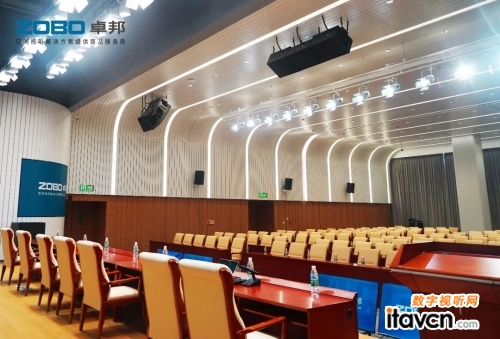

選用ZOBO卓邦旗下國際知名品牌PRS音響產品及周邊設備。系統由左中右揚聲器+補聲揚聲器+臺唇揚聲器+超低揚聲器+流動返聽揚聲器組成。

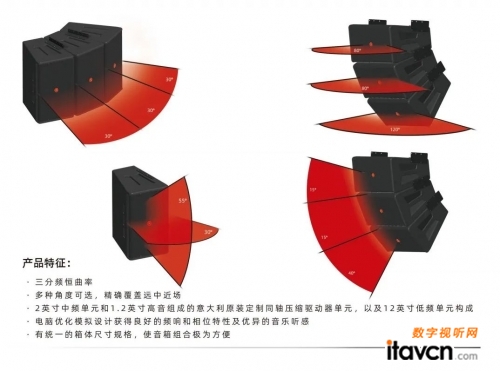

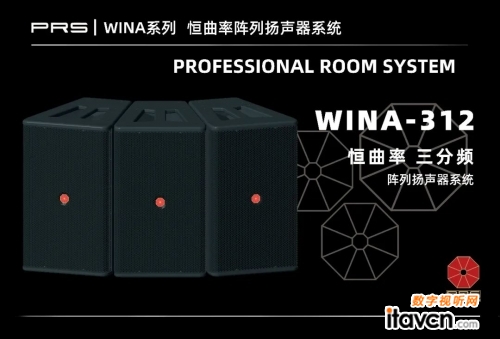

左中右主擴選用PRS品牌WINA系列恒曲率陣列揚聲器，WINA系列恒曲率陣列音箱是一款獨特的增強陣列全頻音箱概念，把先進的漸變波導設計與PRS現有的科技相結合，達到最廣泛和靈活的應用。

WINA系列恒曲率陣列音箱不同指向性、可組合的角度設計模式，允許進行最細致的調整，可以讓聲音精確定向到它該到的位置。無論是窄角度或寬角度覆蓋，無論是水平或垂直陣列，在任何地方、任何角度都可以獲得一致的最佳聲學效果。

WINA系列恒曲率陣列音箱為獲得更平滑的頻響特性，采用中高音同軸單元，中低頻下限至400Hz;低頻單元采用高效率、大功率12寸低頻揚聲器單元，低頻下限低至55Hz，功率高達450W。

WINA系列恒曲率陣列音箱可以釋放很高的聲壓級，優異的低頻響應和遠距離恒定音色。由于它的恒曲率設計，通常被建議在室內使用L/C/R模式。

整體擴聲系統設計符合擴聲系統標準要求，滿足多場景使用的需求，在學術報告、會議等以語言為主的擴聲場景下，保證有良好的語言清晰度和均勻的聲壓;在文藝表演等場景下，保證整個聲場具有良好的聲場均勻度、足夠的聲壓級、良好語言清晰度、良好的聲像定位和低失真度。

補聲揚聲器選用PRS品牌TW系列12寸全頻揚聲器，寬指向性、高聲壓，均勻覆蓋觀眾區域。

臺唇揚聲器選用PRS品牌WINA系列8寸有源全頻揚聲器，寬指向性、高聲壓，均勻覆蓋前排觀眾區域。

超低揚聲器選用PRS品牌TW系列雙18寸超低頻揚聲器，增加舞臺演出時低頻表現效果。

流動返聽揚聲器選用PRS品牌TW系列12寸全頻揚聲器，為舞臺表演及會議人員提供返聽聲音。

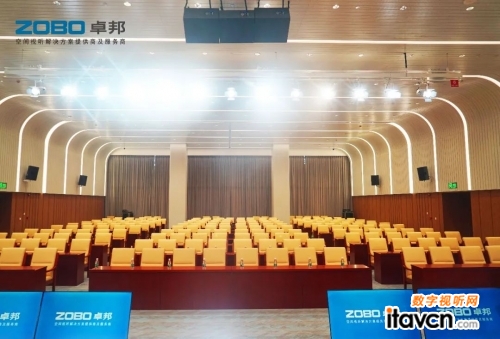

舞臺燈光系統：

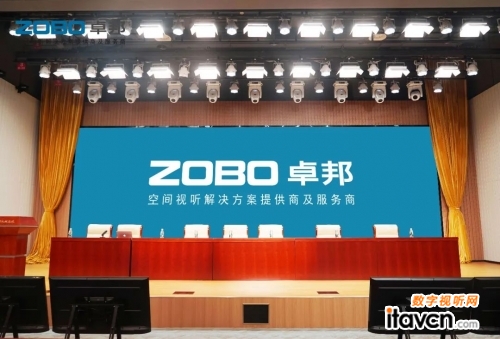

選用國內知名品牌專業LED燈光設備，系統由一道面光、三道頂光組成。面光燈選用LED聚光燈具，一頂光二頂光選用LED平板柔光燈具和LED染色燈交替布置，三頂光選用LED染色燈和三合一搖頭燈交替布置。多種燈具設備的組合搭配，滿足了報告廳會議和小型演出活動的使用。

舞臺機械系統：

選用國內知名品牌舞臺機械設備，系統由四道電動燈光吊桿、兩道電動邊檐幕吊桿、一道對開底幕組成。

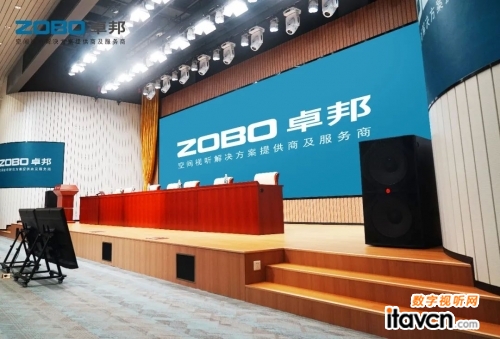

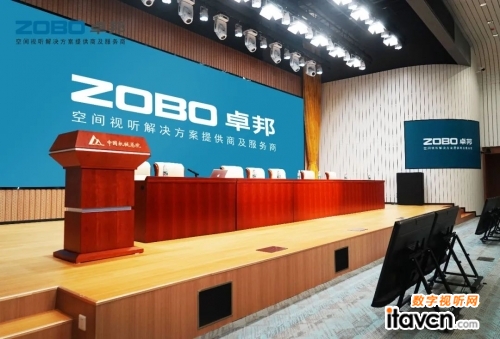

視頻顯示系統：

報告廳八字墻設置固定機位高清云臺攝像機，報告廳地面預留多路流動云臺攝像機插盒，滿足不同會議模式下對畫面拾取的需求。舞臺前設置4臺流動返看電視，給主席臺與會人員及表演人員提供實時返看畫面。舞臺區域選用國內知名品牌LED顯示屏，系統由一塊高分辨率主屏及兩塊弧形側屏組成。

視頻會議系統：

報告廳配置國內知名品牌視頻會議硬件終端，與集團所有視頻會議室互聯互通。

集中控制系統：

報告廳配置集中控制系統，對所有會議系統設備進行集中控制管理。

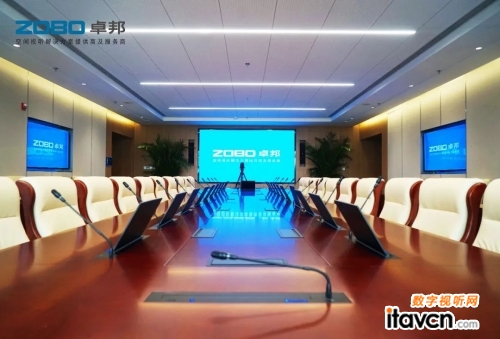

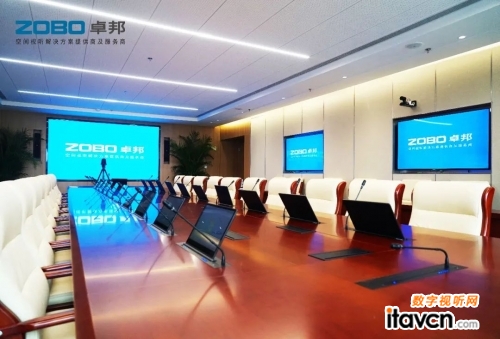

A1樓無紙化會議室

專業音響系統：

配置音柱+吸頂揚聲器，聲場均勻覆蓋整個會議室，語言清晰，還原度高。

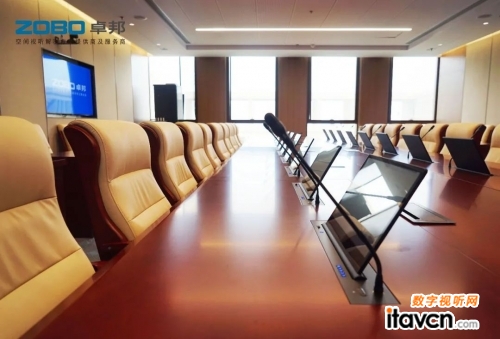

無紙化系統：

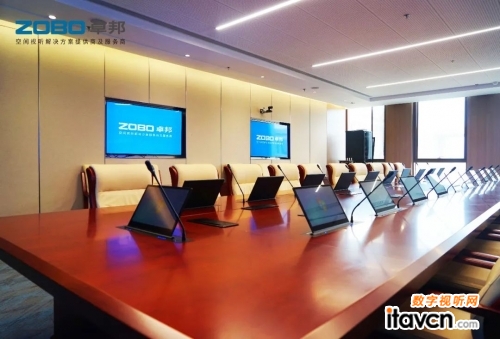

配置22臺15.6寸窄邊框升降屏，固定長桿話筒。無紙化會議系統的部署，使得會前、會中、會后得到清晰的管理，把大量會議文檔電子化、把大量會議應用功能界面化，使復雜的會議過程變得非常輕松、高效。

視頻顯示系統：

主屏幕為LED高清顯示屏，同時在會議室側墻嵌入安裝4臺輔助顯示電視，可以輸出多路畫面。

主屏幕前設置流動會議攝像機，會議室側墻固定安裝云臺攝像機，可拾取和追蹤會議發言人員畫面。

視頻會議系統：

會議室配置國內知名品牌視頻會議硬件終端，與集團所有視頻會議室互聯互通。

集中控制系統：

配置集中控制系統，對所有會議系統設備進行集中控制管理。

通過部署無紙化會議系統，使得會前、會中、會后得到清晰的管理，把大量會議文檔電子化、把大量會議應用功能界面化，真正實現無紙化。使復雜的會議過程變得非常輕松、高效、同時具有保密性高，功能豐富、操作便捷、節能環保等特點，滿足中國機械研究總院集團的無紙化會議要求。

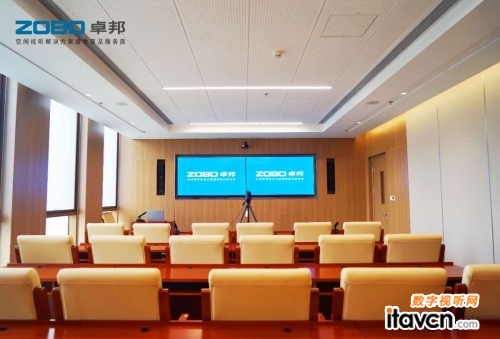

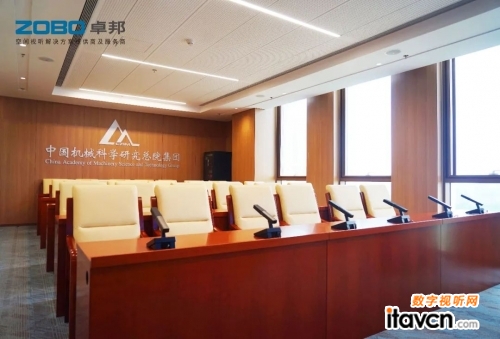

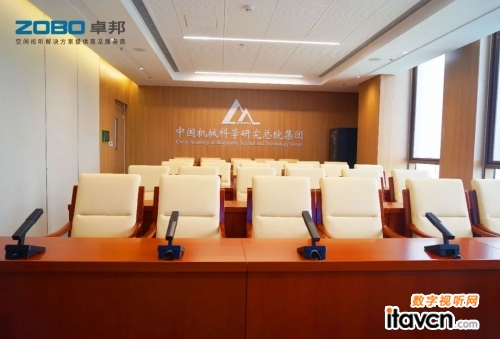

A1樓視頻會議室

專業音響系統：

配置音柱+吸頂揚聲器，聲場均勻覆蓋整個會議室，語言清晰，還原度高。

視頻顯示系統：

主屏幕為2臺75寸華為顯示終端，實時顯示視頻會議遠近端會議畫面。

主屏幕上方固定安裝1臺云臺攝像機，可拾取和追蹤會議發言人員畫面。

視頻會議系統：

會議室配置國內知名品牌視頻會議硬件終端，與集團所有視頻會議室互聯互通。

集中控制系統：

配置集中控制系統，對所有會議系統設備進行集中控制管理。

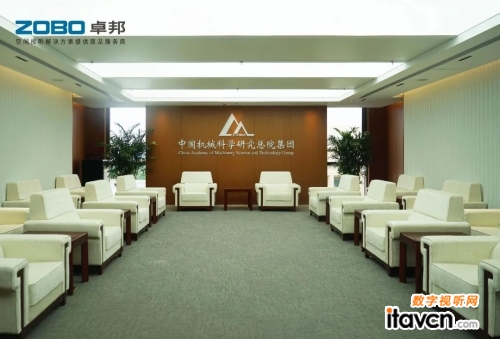

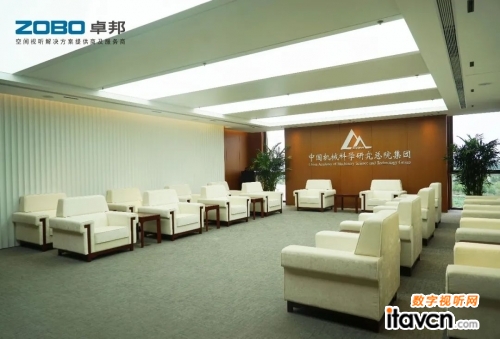

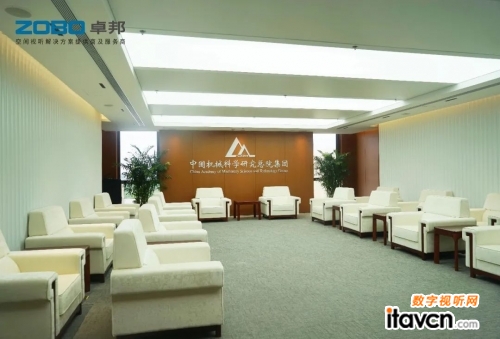

A1樓貴賓接待室

專業音響系統：

配置吸頂揚聲器，聲場均勻覆蓋整個會議室，語言清晰，還原度高。

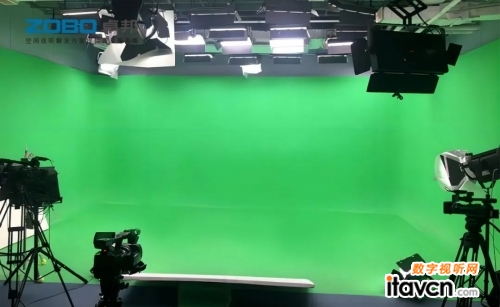

A1樓虛擬摳像演播室

虛擬摳像導播系統：

配置國內知名品牌廣播級虛擬摳像導播設備，系統可支持2路以上攝像機信號輸入，生成不同角度的虛擬場景機位，完全滿足演播室機位的切換要求，摳像效果細膩，邊緣自然。

系統具有三維空間、三維模型和三維跟蹤，廣播級圖像輸出，可同時實時渲染數十萬個三角面片、兩百多兆紋理貼圖、全部類型的燈光及指數型光照模型、多路活動視頻，因此可以實現大場景、精細化、色彩豐富、任意組合的虛擬光效及特技效果的虛擬場景，系統穩定性強。

系統同時具備接入在線視頻直播功能，可對接各大視頻直播平臺。

ZOBO卓邦憑借優質音視頻產品、完善空間視聽解決方案、精湛的技術能力及豐富的服務經驗,完成此次整體空間視聽系統的建設及服務，收獲了相關領導以及專家的一致好評。
